儀器名稱:SG-POL-802觸摸屏全自動磨拋機(中心加壓)
本機是專門為加工制備各種晶體、陶瓷及金屬材料而設計的新一代產品。它配備了203mm直徑的研磨拋光盤和兩個加工工位,可用于研磨拋光直徑≤80mm或矩形的平面。采用本機并選擇適當的附件,可自動批量生產高質量的平面磨拋產品。
儀器參數丨Details
一. 產品特點
1. 中心加載力方式,一次性固定六個樣品,完成全部研磨拋光過程,保證磨拋出各個樣品的完整平面
2. 獨立控制磨拋盤和樣品盤:轉速、磨拋時間、轉動方向、水閥關閉等全部磨拋參數;

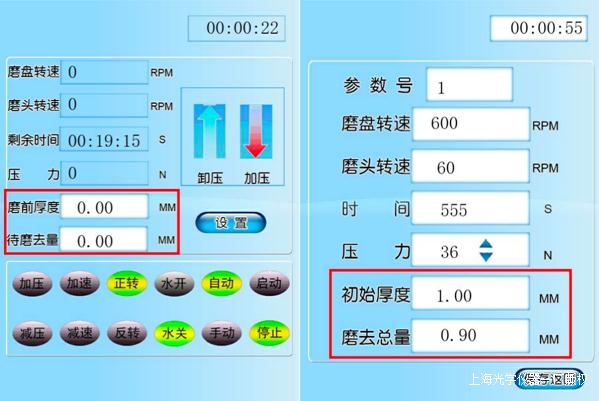

3. 觸摸屏界面:磨拋參數設定方便,狀態顯示直觀,操作簡單;
4. 加載力可以在運行中調整,靈活方便。
5. 通過用電磁閥來控制水的通斷。
6. 輕松更換磁性防粘盤,就能完成各種試樣的粗、精磨及粗、精拋光等所有工序, 一盤等效于N個盤。
7. 精度高,運行平穩,噪音低。
8. 樣品磨去層厚度控制:精準控制樣品的磨去量,磨到指定位置 (選配);
9. 外部滴液器控制:外部滴液器的滴液速度及滴液材料 (選配);
二 .技術參數
工位 |
單盤 |
工作盤直徑 |
標配φ254mm帶有磁性轉換盤系統 |
磨盤轉速 |
100-1000轉/分 轉向正反轉可以切換 |
研磨頭轉速 |
0-100r/min |
制樣時間范圍 |
0-9999s |
加載力范圍 |
30-200N |
加載力方式 |
中心加載 |
樣品夾持器 |
標配φ30mm六個(選配φ40-φ50mm四個,其余可定制) |
電源 |
AC220V,50HZ |
電機功率 |
0.75Kw |
外形尺寸(長*寬*高) |
760 x 470 x 700 |
重量 |
90kg |
三. 標準配置
名稱 |
數量 |
名稱 |
數量 |
防水圈 |
2個 |
砂紙帶膠(250) 320# |
10張 |
夾持器 |
1套 |
砂紙帶膠(250)1000# |
10張 |
內六角扳手4mm |
1把 |
帶背膠拋光布絲絨(250) |
1張 |
內六角扳手5mm |
1把 |
防粘盤(250mm) |
2張 |
進水管8mm |
1根 |
帶磁性工作盤(250mm) |
2張 |
排水管25mm |
1根 |
衣鉤 |
1個 |
電源轉接線 |
1根 |
快擰接頭SNZ08-04 |
1個 |
數據轉接線 |
1根 |
喉箍18-32 |
1個 |
生料帶 |
1根 |
三角閥4分 |
1個 |
金剛石懸浮拋光液6微米200ml |
1瓶 |
橡膠墊帶濾網4分 |
1個 |
拋光潤滑冷卻液藍色200ml |
1瓶 |
4分過濾網片(60目雙層) |
4個 |
觸摸筆 |
1個 |
安裝臺 |
1個 |
技術文件:1、使用手冊2、產品合格證 |
